| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | RUIJIA |
| Orzecznictwo: | CE |
| Numer modelu: | RJ |

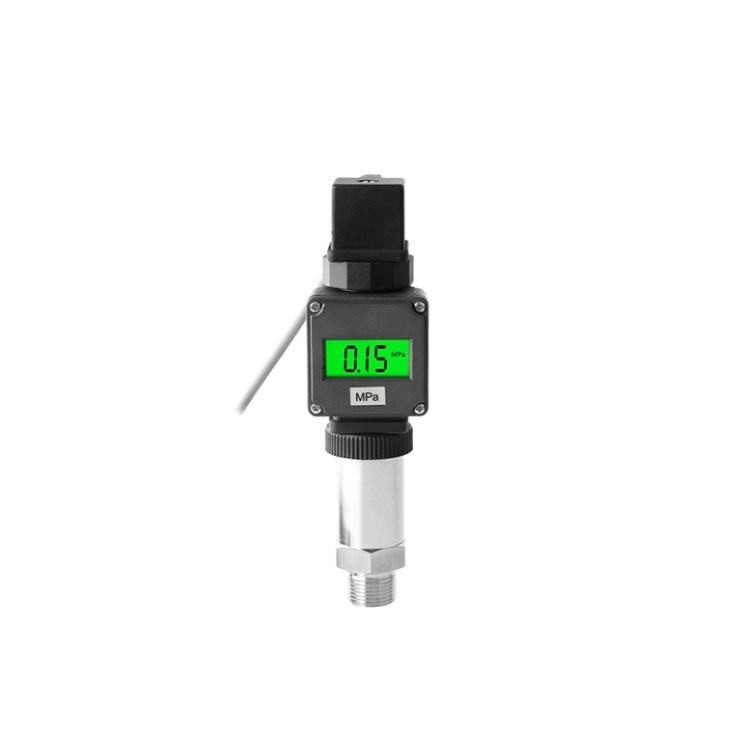

Cyfrowy czujnik ciśnienia posiada ekran LCD z podświetleniem i zasilaczem prądu stałego 24V/12V, może wytwarzać sygnał prądu (4-20mA/0-20mA), sygnał napięcia (0-5V/1-5V/0-10V) lub sygnał RS485.Czujnik ciśnienia ma niewielki rozmiar, lekka waga, wysoka odporność na wibracje i wstrząsy, zakres pomiarowy -0,1~100MPa/ -1~1000bar/ -14~14503psi, średnia temperatura -40~+60°C (-40~+140°F),dla pomiarów hydraulicznych/pary/ciśnienia powietrza/wysokiej temperatury płynu.
Czujnik ciśnienia do pomiaru ciśnienia hydraulicznego/parowego/powietrznego ma opcjonalny sygnał wyjściowy, taki jak 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485.
Zastosowanie:Czujnik ciśnienia jest szeroko stosowany w zakresie kontroli procesów, lotnictwa, motoryzacji, sprzętu medycznego, HVAC i innych dziedzinach.
Specyfikacja
| Waga | 00,4 kg |
| Zakres pomiaru * | -0,1~100MPa (-1~1000bar/-14~14503psi) |
| Rodzaj ciśnienia* | Ciśnienie pomiarowe (standardowe) Kontakt z nami w sprawie ciśnienia bezwzględnego, typu ciśnienia zamkniętego (uwaga, że zakres pomiarów dla tych dwóch typów musi wynosić ≤1MPa) |
| Środek pomiarowy | Płyn hydrauliczny, parowy, powietrzny, płyn wysokotemperaturowy (obszar zabezpieczony przed wybuchem) |
| Zasilanie * | 12V, 24V, 12-36V |
| Sygnał wyjściowy * | 2 przewody: 4-20mA, 0-20mA 3 przewody: 0-5V, 1-5V, 0-10V RS485 (Uwaga:Czujnik ciśnienia zaprojektowany bez ekranu LCD do sygnału wyjściowego 2przewodów 0-20mA, 3przewodów 0-5V, 1-5V, 0-10V i RS485. |
| Dokładność * | ±0,5%FS, ±0,3%FS, ±1%FS (gdy sygnał wyjściowy wynosi 0-5V lub 0-10V) |
| Pomieszczenie o temperaturze zerowej | ±0,03%FS/°C |
| Odchylenie temperatury wrażliwości | ±0,03%FS/°C |
| Stabilność długoterminowa | ≤ 0,2% FS/rok |
| Ciśnienie przeciążenia | 200% FS |
| Odpowiedź częstotliwości (-3dB) | 5 kHz ~ 650 kHz |
| Połączenie elektryczne * | Rodzaj złącza DIN, rodzaj złącza okrągłego M12, rodzaj przewodu bezpośredniego |
| Węzeł połączenia ciśnieniowego * | G1/4, G1/2, 1/4NPT, 1/2NPT, M14*1.5, M20*1.5 |
| Czas reakcji | < 10 ms |
| Temperatura pracy | -40~+80°C (-40~+176°F) |
| Średnia temperatura | -40~+60°C |
| Materiał | Obudowa: stal nierdzewna 304 Płyn napełniający: olej krzemowy Przystanek ciśnieniowy: stali nierdzewnej 304 lub stali nierdzewnej 316L (przystosowalna) Diafragma oddzielająca: stal nierdzewna 304 lub stal nierdzewna 316L (wykonalna) Zapewnienie o bezpieczeństwie: |
| Długość kabla | 2 m |
| Klasa ochrony | IP65 |
Uwaga: * oznacza opcjonalne parametry, możesz wybrać każdy parametr w listach rozwijania, aby zakończyć zamówienie.
Rysunek wymiarów czujnika ciśnienia(jednostka: mm)
Diagram okablowania czujnika ciśnienia:
Diagram okablowania wyjściowego RS485
Uwaga:Dla sygnału wyjściowego RS485, jest to tylko protokół komunikacji 485, jeśli potrzebujesz danych do otrzymania z komputera przez port RS485,wówczas stosowany PC powinien być PC do zastosowań przemysłowych, który może obsługiwać funkcję łączności 485 (taką jak komputer z ekranem dotykowym HMI, itp.), Do podłączenia czujnika do komputera potrzebny jest również interfejs łączności USB do 485.
Wskazówki: Wybór czułości czujnika ciśnienia
Ogólnie rzecz biorąc, w zakresie liniowym czujnika lepiej jest, aby czułość czujnika ciśnienia była jak najwyższa.wartość sygnału wyjściowego odpowiadająca zmianie mierzonej jest stosunkowo dużaNależy jednak zauważyć, że jeśli czułość czujnika ciśnienia jest zbyt wysoka,hałas zewnętrzny, który jest nieistotny dla pomiaru, łatwo miesza się w, które również zostaną wzmocnione przez układ wzmacniania, wpływając w ten sposób na dokładność pomiaru.wymagane jest, aby cyfrowy czujnik ciśnienia sam miał wysoki współczynnik hałasu sygnału w celu zminimalizowania wprowadzania sygnału zakłóceń z zewnątrz.
Jeżeli obiekt mierzony jest pojedynczym wektorem i ma wysokie wymagania kierunkowe,należy wybrać czujnik o niskiej wrażliwości w innych kierunkachJeżeli zmierzony wektor jest wielowymiarowy, lepiej wybrać cyfrowy czujnik ciśnienia o mniejszej czułości krzyżowej.
