| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | RUIJIA |
| Orzecznictwo: | CE |
| Numer modelu: | RJ |

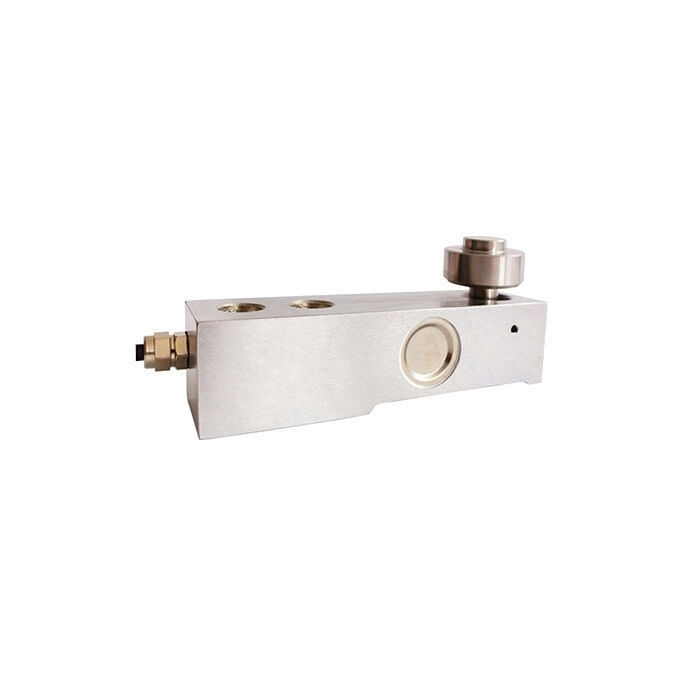

Czujnik tensometryczny dźwigniowy, 500kg/1000kg/2 tony/3 tony/5 ton
Po zakupie jednego czujnika tensometrycznego RJ, możesz kupić specjalny cyfrowy miernik panelowy, aby uzyskać bezpośrednie odczyty, lub kupić przetwornik, aby wyprowadzić standardowy sygnał do PLC, DCS i innych systemów. Dostosowany sygnał wyjściowy to 0-5V, 0-10V lub 4-20mA.
Uwaga: Czujnik tensometryczny nie może być podłączony jednocześnie do przetwornika i kontrolera — można wybrać tylko jeden.
Tanie czujniki tensometryczne dźwigniowe mają zakres pojemności od 500kg/1000kg/2 tony/3 tony do 5 ton. Pojemność czujnika tensometrycznego może być dostosowana do wymagań klienta.
| Model | RJ |
| Waga przesyłki | 1.1~5kg |
| Zakres pojemności * | 500kg/1000kg/2 tony/3 tony/5 ton |
| Dopasowany kontroler wyświetlacza | (Kliknij, aby przejść do strony kontrolera) |
| Dopasowany przetwornik | (Kliknij, aby przejść do strony przetwornika) |
| Dokładność | 0.03%F.S (liniowość + histereza + powtarzalność) |
| Czułość | 2.0±0.1mV/V |
| Pełzanie | ±0.02%F.S/30Min |
| Wyjście zerowe | ±1%F.S |
| Wpływ temperatury na zero | ±0.002%F.S/10℃ |
| Wpływ temperatury na wyjście | ±0.002%F.S/10℃ |
| Temperatura pracy | -20℃~+60℃ |
| Rezystancja wejściowa | 380±4Ω |
| Rezystancja wyjściowa | 350±1Ω |
| Rezystancja izolacji | ≥5000MΩ |
| Bezpieczne przeciążenie | 150%FS |
| Napięcie mostka (napięcie wzbudzenia) | DC 5-15V |
| Materiał | Stal stopowa |
| Klasa ochrony | IP67 |
| Długość kabla | 2m (＜5ton), 5m (≥5ton) |
| Okablowanie | EXC+: Zielony, EXN+: Żółty, SIG+: Biały, EXC-: Czarny, EXN-: Niebieski, SIG-: Czerwony. Przewód ekranowany: Żółty. |
| Pojemność | Wymiar (mm) | |||||||
| A | B | C | D | E | F | G | H | |
| 500kg/1 tona | 133.4 | 76.2 | 25.4 | 16.4 | 30.7 | 30 | 57.9 | 17 |
| 2 tony | 136.7 | 76.2 | 25.4 | 16.7 | 36.8 | 36.6 | 57.9 | 23 |
| 3 tony | 139.7 | 79.2 | 25.4 | 16.7 | 39 | 36.6 | 57.9 | 23 |
| 5 ton | 171.5 | 95.2 | 38.1 | 16.7 | 42.9 | 43 | 73.8 | 29.4 |
| Pojemność | Wymiar (mm) | |||||
| K | M | N | P | Q | S | |
| 500kg/1 tona | 4.8 | 12.7 | 22 | 15.9 | 3.1 | 7.7 |
| 2 tony | 9.5 | 12.7 | 22 | 15.9 | 3.1 | 11.7 |
| 3 tony | 9.5 | 15 | 22 | 15.9 | 3.1 | 11.7 |
| 5 ton | 11 | 19 | 34.9 | 22.2 | 3.1 | 11.7 |
Wskazówki: Jak sprawdzić, czy mój czujnik tensometryczny dźwigniowy działa prawidłowo?
Aby sprawdzić, czy czujnik tensometryczny działa poprawnie:
