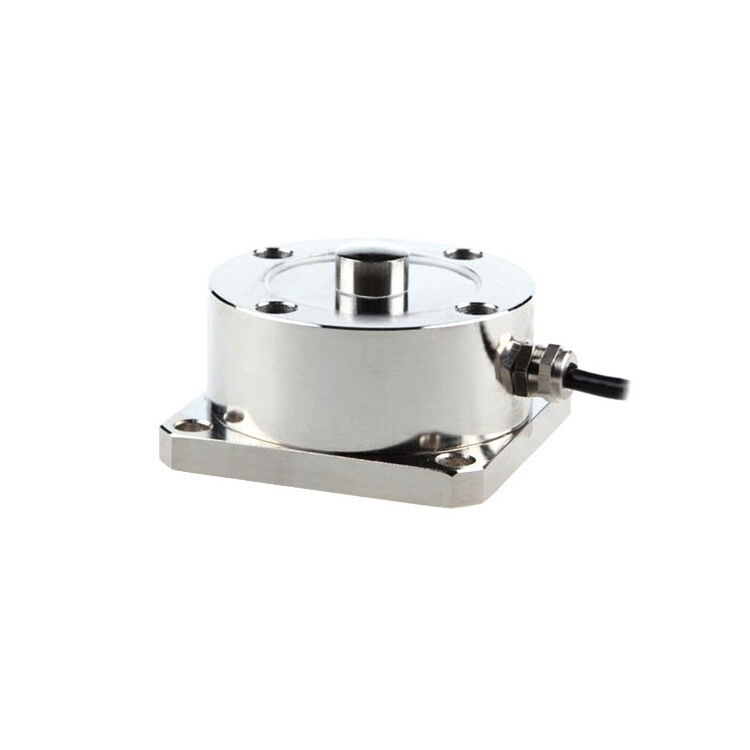

Kompresyjny ogniw obciążenia, 300 kg/1000 kg/25 ton/50 ton do 100 ton

Szczegóły produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	RUIJIA
Orzecznictwo:	CE
Numer modelu:	RJ

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Nazwa handlowa:

RUIJIA

Orzecznictwo:

Numer modelu:

Zakres wydajności:

300 kg ~ 100 ton

Dokładność:

0,03% FS (liniowość + histereza + powtarzalność)

Wrażliwość:

2,0±0,1mV/V

Tworzywo:

Stal stopowa lub stal nierdzewna

Napięcie mostka (napięcie wzbudzenia):

10 V prądu stałego

Impedancja wyjściowa:

350±3Ω lub 700±5Ω

Podkreślić:

High Light

Podkreślić:

300 kg kompresyjnej komory obciążenia

czujnik ogniwa obciążenia o masie 100 ton

komórki obciążenia kompresyjnego o dużej pojemności

Informacje handlowe

Minimalne zamówienie:

Cena:

USD25 ~116.78/piece

Szczegóły pakowania:

Standardowe opakowanie eksportowe

Czas dostawy:

5-8 DNI ROBOCZYCH

Zasady płatności:

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Możliwość Supply:

1000 sztuk / sztuk miesięcznie

Opis produktu

Kompresyjny ogniw obciążenia, 300 kg/1000 kg/25 ton/50 ton do 100 ton

Po zakupie jednej komórki obciążeniowej RJ można kupić specjalny cyfrowy licznik panelowy, aby bezpośrednio uzyskać odczyty, lub kupić nadajnik do wyjścia standardowego sygnału do PLC, DCS i innych systemów.Dostosowany sygnał wyjściowy 0 ~ 5V, 0~10V, 0~±10V lub 4-20mA.

Uwaga: Komórka obciążenia nie może być podłączona jednocześnie do nadajnika i sterownika.

Kompresyjna komórka obciążeniowa jest urządzeniem służącym do pomiaru zmian ciśnienia.materiał piezorezystywny deformuje się fizycznieDeformacja ta powoduje zmianę odporności materiału, wytwarzając sygnał napięcia.Kompresyjne ogniwa obciążeniowe mają pojemność od 300 kgPojemność komórki ładunkowej może być dostosowana zgodnie z wymaganiami klienta.

Specyfikacja

Model	RJ
Waga wysyłki	10,5- 31 kg
Zakres mocy *	300 kg~100 ton
Dopasowany kontroler wyświetlacza	(Kliknij na stronę kontrolera)
Zastosowany nadajnik	(Kliknij na stronę nadajnika)
Dokładność	0.03%F.S. (linearność + histereza + powtarzalność)
Wrażliwość	20,0 ± 0,1 mV/V
Wyrzutek.	±0,03%F.S/30min
Wynik zerowy	± 1% F.S.
Wpływ temperatury na zero	±0,03%F.S/10°C
Wpływ temperatury na produkcję	±0,03%F.S/10°C
Temperatura pracy	-20°C~+65°C
Impedancja wejściowa	380±10Ω lub 750±15Ω
Impedancja wyjściowa	350±3Ω lub 700±5Ω
Odporność na izolację	≥ 5000MΩ
Przesyłka bezpieczeństwa	150% F.S.
napięcie mostkowe ( napięcie podniecające)	10 V prądu stałego
Materiał	Pozostałe stali stopowe lub stali nierdzewnej
Klasa ochrony	IP67
Długość kabla	3m (< 5 ton), 6m (≥ 5 ton)
Przesłanie	EXC+: czerwony, EXC-: czarny, SIG+: zielony, SIG-: biały

Cechy

Materiał stopu 42CrMo:Oferuje wyjątkową odporność na zmęczenie mechaniczne, wysoką zdolność obciążeniową i szeroki zakres zastosowań, zapewniając zarówno bezpieczeństwo, jak i niezawodność.
Wysoka dokładność pomiaru:Zapewnia stabilną moc wyjściową z konsekwentną i niezawodną transmisją sygnału, w połączeniu z silnymi możliwościami przeciwzaburzeń, zapewniając precyzyjne i dokładne pomiary.
Doskonałe wykonanie:Zawiera zaawansowane techniki szlifowania z gładką, płaską konstrukcją, umożliwiającą bezproblemowe podłączenie końców z dwoma nitkami i zapewniającą łatwą i wydajną instalację.

Wymiar

Pojemność	Rozmiar (mm)
Pojemność	L1	L2	ΦC	ΦD	H	E	SR
300 do 1000 kg	74	62	16	6.5	41	33	52
2 ~ 7 ton	90	73	20	8.5	53.5	44	70
10 ~ 25 ton	116	96	30	11	82	70	91
30 ~ 50 ton	132	108	38	13	97	85	120
100 ton	240	190	76	26	125	112

Kompresyjny ogniw obciążenia, 300 kg/1000 kg/25 ton/50 ton do 100 ton 0

Metoda okablowania

Kompresyjny ogniw obciążenia, 300 kg/1000 kg/25 ton/50 ton do 100 ton 1

Kompresyjny ogniw obciążenia, 300 kg/1000 kg/25 ton/50 ton do 100 ton 2

Wskazówki: Czy kompresyjne ogniwa obciążenia mogą być stosowane w systemach pomiaru wielobciążenia?

Tak, kompresyjne ogniwa obciążenia mogą być stosowane w systemach pomiaru wielobciążenia, w których wiele komórek obciążenia jest łączonych w celu pomiaru sił w różnych kierunkach lub częściach systemu.dane z kilku ogniw obciążenia są łączone w celu uzyskania ogólnego pomiaru siły, często stosowane w testach lub systemach monitorowania w przemyśle, takim jak lotnictwo, motoryzacja i inżynieria konstrukcyjna.wiele kompresyjnych ogniw obciążenia jest używanych do pomiaru różnych części konstrukcji lub maszyny pod obciążeniem, umożliwiając bardziej kompleksowe pomiary siły.
