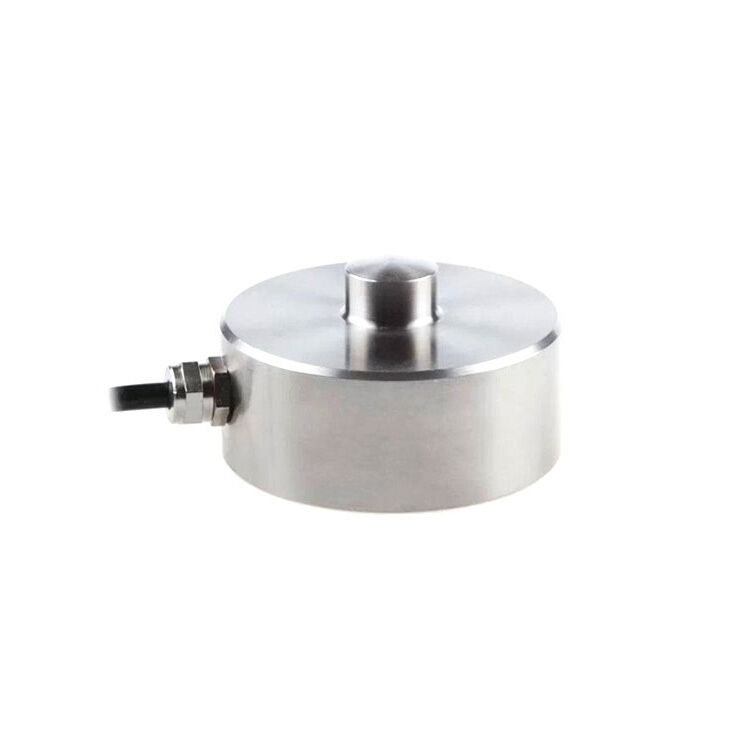

Czujnik obciążenia kompresyjnego, 300kg/500kg/2 tony/10 ton do 30 ton
Po zakupie czujnika obciążenia RJ, możesz kupić specjalny cyfrowy miernik panelowy, aby uzyskać bezpośrednie odczyty, lub kupić przetwornik, aby wyprowadzić standardowy sygnał do PLC, DCS i innych systemów. Dostosowany sygnał wyjściowy to 0-5V, 0-10V lub 4-20mA.
Uwaga: Czujnik obciążenia nie może być podłączony jednocześnie do przetwornika i kontrolera — można wybrać tylko jeden.
Czujniki obciążenia kompresyjnego mają zakres pojemności od 300kg, 500kg, 1000kg, 10 ton do 30 ton. Pojemność czujnika obciążenia może być dostosowana do wymagań klienta.
Czujnik obciążenia przyciskowego kompresyjnego to precyzyjne urządzenie pomiarowe, używane głównie do pomiaru małych zmian wagi lub ciśnienia. Niska konstrukcja i kompaktowa budowa sprawiają, że idealnie nadaje się do użytku w ciasnych przestrzeniach, a konstrukcja ze stali nierdzewnej zapewnia odporność na korozję i niezawodność w trudnych warunkach przemysłowych. Unikalna konstrukcja przycisku zapewnia dokładny rozkład obciążenia.
Specyfikacja
| Model |
RJ |
| Waga przesyłki |
1.3~6.3kg |
| Zakres pojemności * |
300 kg~30 ton |
| Dopasowany kontroler wyświetlacza |
(Kliknij, aby przejść do strony kontrolera) |
| Dopasowany przetwornik |
(Kliknij, aby przejść do strony przetwornika) |
| Dokładność |
0.03%F.S (liniowość + histereza + powtarzalność) |
| Czułość |
2.0±0.1mV/V |
| Pełzanie |
±0.03~±0.05%F.S/30min |
| Wyjście zerowe |
±1%F.S |
| Wpływ temperatury na zero |
±0.03%F.S/10℃ |
| Wpływ temperatury na wyjście |
±0.03%F.S/10℃ |
| Temperatura pracy |
-20℃~+65℃ |
| Impedancja wejściowa |
380±10Ω, 750±15Ω |
| Impedancja wyjściowa |
350±3Ω, 700±5Ω |
| Rezystancja izolacji |
≥5000MΩ |
| Bezpieczne przeciążenie |
150%F.S |
| Napięcie mostka (napięcie wzbudzenia) |
DC 10V |
| Materiał |
Stal nierdzewna |
| Klasa ochrony |
IP67 |
| Długość kabla |
3m (＜5 ton), 6m (≥5 ton) |
| Okablowanie |
EXC+: Czerwony, EXC-: Czarny, SIG+: Zielony, SIG-: Biały
|
Funkcja
- Wysokiej jakości konstrukcja ze stali nierdzewnej: Wykonany z wytrzymałej stali nierdzewnej, zapewniającej wytrzymałość i odporność na zużycie w wymagających warunkach.
- Silna zdolność antykorozyjna: Produkt został zaprojektowany tak, aby wytrzymać trudne warunki, zapewniając doskonałą odporność na korozję, dzięki czemu nadaje się do różnych zastosowań przemysłowych i zewnętrznych.
- Podwójne uszczelnienia dla ochrony: Wyposażony w podwójne uszczelnienia dla zwiększonej ochrony przed kurzem, wilgocią i zanieczyszczeniami, zapewniając długowieczność i niezawodne działanie.
- Wszechstronny pomiar siły: Idealny do szerokiego zakresu zastosowań pomiaru siły, w tym przemysłowych systemów wagowych, platform motoryzacyjnych i systemów przenośników.
- Odpowiedni do trudnych warunków: Zaprojektowany do dokładnego działania w trudnych warunkach, dzięki czemu idealnie nadaje się do użytku w fabrykach, na placach budowy i w innych trudnych warunkach.
- Zastosowania w systemach automatyki i sterowania: Powszechnie stosowany w systemach motoryzacyjnych, kolejowych i automatyki, zapewniając precyzyjne i dokładne monitorowanie siły w celu zapewnienia wydajności operacyjnej.
Wymiar
| Pojemność |
Wymiar (mm) |
| ΦA |
ΦB |
ΦC |
H |
E |
M |
SR |
| 300~1000kg |
78 |
64 |
15 |
40 |
32 |
M6 |
40 |
| 2~10 ton |
82 |
66 |
22 |
44 |
32 |
M8 |
50 |
| 15~30 ton |
127 |
90 |
25 |
70 |
62 |
M10 |
60 |
Metoda okablowania
Zastosowanie
Wskazówki: Jakie czynniki mogą wpływać na wydajność czujnika obciążenia kompresyjnego?
Kilka czynników może wpływać na wydajność czujnika obciążenia kompresyjnego:
- Wahania temperatury: Ekstremalne wahania temperatury mogą powodować niedokładności pomiarów z powodu zmian właściwości materiałowych czujnika obciążenia. Wiele czujników obciążenia kompresyjnego jest zaprojektowanych z kompensacją temperatury, aby złagodzić ten problem, ale temperatury poza określonym zakresem pracy mogą nadal wpływać na dokładność.
- Niewłaściwe wyrównanie: Jeśli czujnik obciążenia nie jest prawidłowo wyrównany z przyłożonym obciążeniem (tj. jeśli doświadcza obciążenia bocznego lub zginania), może to prowadzić do niedokładnych odczytów, a nawet uszkodzenia czujnika.
- Przeciążenie: Przekroczenie znamionowej pojemności czujnika obciążenia może spowodować trwałe uszkodzenie i wpłynąć na dokładność pomiarów. Regularna kalibracja i staranna uwaga na maksymalne obciążenie znamionowe są niezbędne, aby uniknąć przeciążenia.
- Wibracje i wstrząsy: Wstrząsy mechaniczne lub wibracje z otaczających maszyn mogą wpływać na dokładność pomiarów. Ważne jest, aby zainstalować czujnik obciążenia w środowisku, w którym wibracje i wstrząsy są zminimalizowane, lub użyć materiałów tłumiących do pochłaniania uderzeń.
- Zakłócenia elektryczne: Zewnętrzne źródła elektryczne, takie jak silniki lub inne maszyny, mogą generować zakłócenia elektromagnetyczne (EMI), które wpływają na sygnał wyjściowy. Użycie odpowiednich technik ekranowania i uziemienia może zminimalizować ten problem.
