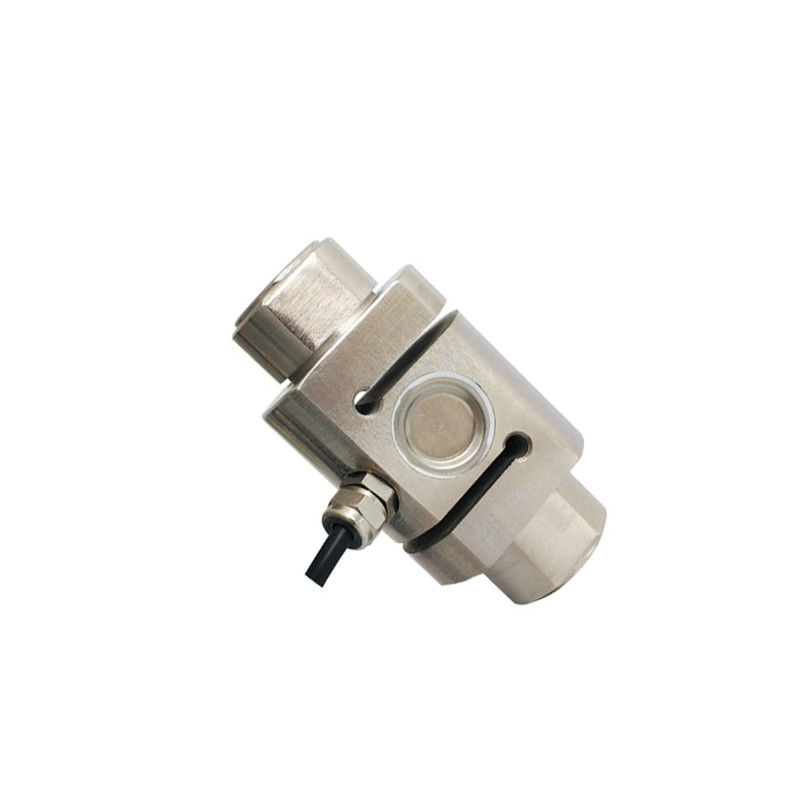

Komórka obciążenia naprężeniowo-kompresyjnego, 100 kg/2 tony do 20 tony
123
Komórki obciążeniowe o napięciu i kompresji mają pojemność od 100 kg, 500 kg, 1000 kg, 2 tony do 20 tony.
Po zakupie jednej komórki obciążeniowej RJ można kupić specjalny cyfrowy licznik panelowy, aby bezpośrednio uzyskać odczyty, lub kupić nadajnik do wyjścia standardowego sygnału do PLC, DCS i innych systemów.Dostosowany sygnał wyjściowy to 0-5V, 0-10V lub 4-20mA.
Hermetycznie uszczelniona do IP67, solidna konstrukcja doskonale chroni ogniwo obciążenia przed niemal wszelkimi uszkodzeniami występującymi w trudnych warunkach.Kompaktna konstrukcja oraz zintegrowany kabel zapewniają maksymalną wygodę montażu nawet w ograniczonej przestrzeni.
Specyfikacja:
| Model |
RJ-LCS-TJL-4 |
| Waga wysyłki |
1 ~ 5 kg |
| Zakres pojemności * |
100 kg~20 ton |
| Dopasowany kontroler wyświetlacza |
RJ |
| Dokładność |
0.05%F.S. (linearność + histereza + powtarzalność) |
| Wrażliwość |
20,0 ± 0,1 mV/V |
| Wyrzutek. |
±0,05% F.S/30min |
| Wynik zerowy |
± 1% F.S. |
| Wpływ temperatury na zero |
±0,05%F.S/10°C |
| Wpływ temperatury na moc wyjściową |
±0,05%F.S/10°C |
| Temperatura pracy |
-20°C~+65°C |
| Impedancja wejściowa |
380±10Ω |
| Impedancja wyjściowa |
350 ± 3Ω |
| Odporność izolacyjna |
≥ 5000MΩ |
| Przeciążenie bezpieczeństwa |
150% F.S. |
| napięcie mostkowe ( napięcie podniecające) |
10 V prądu stałego |
| Materiał |
Pozostałe stali stopowe lub stali nierdzewnej |
| Klasa ochrony |
IP67 |
| Długość kabla |
2 m (< 5 ton), 5 m (≥ 5 ton) |
| Przesłanie |
EXC+: czerwony, EXC-: czarny, SIG+: zielony, SIG-: biały |
Wymiar:
| Pojemność |
Rozmiar (mm) |
| A |
H |
ΦB |
Φ |
M |
C |
| 100 do 500 kg |
88 |
58 |
28 |
44 |
M16*1.5 |
26 |
| 700 kg |
88 |
58 |
32 |
44 |
M16*1.5 |
30 |
| 1 ~ 5 ton |
120 |
68 |
51 |
63 |
M22*2.5 |
48 |
| 7 ~ 15 ton |
138 |
94 |
60 |
76 |
M30*3.5 |
56 |
| 20 ton |
156 |
108 |
68.5 |
88 |
M36*3 |
76 |
PoradyJak wykryć komórkę obciążenia za pomocą multimetra?
Po pierwsze, zmierzyć wartości oporu zbiornika wejściowego i wyjściowego komórki obciążeniowej, porównać z wartościami oporu oznaczonych na produkcie.,Obecnie istnieją dwie wartości oporu w powszechnej komórce obciążeniowej: jedna jest niskim oporem, w którymprzyczepa wejściowa wynosi 400Ω±20Ω, a przyczepa wyjściowa 350Ω±5ΩInnym jest wysoka odporność, w której terminal wejściowy wynosi 800Ω±20Ω, a terminal wyjściowy 700Ω±5Ω.Wybierz opcję napięcia mV cyfrowego multimetra, wprowadzenie prądu stałego 10V w punkcie wejścia do komórki obciążeniowej, a następnie pomiar napięcia wyjściowego komórki obciążeniowej.Jeśli zmierzona wartość jest duża od obliczonej wartościTo oznacza, że czujnik został uszkodzony.
